Tıbbi nabız oksimetrenin sinyal - gürültü oranı nedir?
Tıbbi nabız oksimetreleri tedarikçisi olarak, genellikle sağlık profesyonellerinden, hastalardan ve tıp endüstrisinde bu cihazların çeşitli teknik yönleri hakkında sorularla karşılaşıyorum. En sık sorulan sorulardan biri, tıbbi nabız oksimetrenin sinyal ila - gürültü oranı (SNR) ile ilgilidir. Bu blog yazısında, bir nabız oksimetresi için SNR'nin ne anlama geldiğini, neden önemli olduğunu ve bunun performansını nasıl etkilediğini araştıracağım.Elde taşınır nabız oksimetreVeParmak ucu nabız oksimetre.
Sinyal - - gürültü oranı kavramını anlamak
Sinyal - gürültü oranı elektronik ve iletişimde temel bir kavramdır. İstenen bir sinyal seviyesini (bu durumda, kan oksijen doygunluğu ve nabız hızı ile ilişkili fizyolojik sinyal) arka plan gürültü seviyesiyle karşılaştıran bir önlemdir. Matematiksel bir anlamda, SNR, sinyalin gücünün gürültünün gücüne, genellikle desibellerde (DB) oranı olarak ifade edilir. Daha yüksek bir SNR, sinyalin gürültüye göre daha güçlü olduğunu gösterir, bu da genellikle daha kaliteli ve daha doğru ölçümler anlamına gelir.
Tıbbi bir darbe oksimetresi için sinyal, dokudaki pulsatil kan akışının neden olduğu ışık emme değişiklikleridir. Kalp kan pompaladığında, ölçüm bölgesindeki arterlerdeki kan hacmi (parmak veya kulak memesi gibi) değişir, bu da oksimetrenin LED'leri tarafından yayılan ışığın emiliminde değişikliklere yol açar. Oksimetre bu absorpsiyon değişikliklerini tespit eder ve bunları oksijen doygunluğunu (Spo₂) ve nabız hızını hesaplamak için kullanır.
Öte yandan, gürültü çeşitli kaynaklardan gelebilir. Oksimetrenin devresinde elektriksel gürültü, hastanın parmağını veya cihazını hareket ettirdiğinden kaynaklanan hareket artefaktları, ortam ışık paraziti veya hatta pulsatil olmayan kan akışından veya diğer doku hareketlerinden fizyolojik gürültü olabilir.
SNR tıbbi nabız oksimetinde neden önemlidir?
Doğruluk tıbbi cihazlarda çok önemlidir ve yüksek bir SNR, nabız oksimetinde doğru okumalar elde etmek için çok önemlidir. SNR düşük olduğunda, gürültü zayıf fizyolojik sinyali maskeleyebilir, bu da oksimetrenin pulsatil kan akışını doğru bir şekilde tespit etmesini ve spo₂ ve nabız hızını hesaplamasını zorlaştırabilir. Bu, klinik bir ortamda ciddi sonuçlar doğurabilecek yanlış veya güvenilmez okumalara yol açabilir.
Örneğin, bir kritik bakım ünitesinde, düşük bir SNR nedeniyle yanlış düşük bir spo₂ okuması, oksijen takviyesinin arttırılması veya invaziv prosedürler gerçekleştirilmesi gibi gereksiz müdahaleler sağlayabilir. Tersine, yanlış yüksek okuma düşük oksijen seviyeleri olan bir hasta için uygun tedaviyi geciktirebilir.
Doğruluğa ek olarak, yüksek bir SNR, oksimetrenin güvenilirliğini ve stabilitesini de artırır. İyi bir SNR'ye sahip bir cihaz, küçük hasta hareketi gibi biraz gürültü varlığında bile tutarlı okumalar sürdürebilir. Bu, özellikle ayaktan hastalar veya ölçüm sırasında tamamen hareketsiz kalamayanlar için önemlidir.
Tıbbi nabız oksimetrenin SNR'sini etkileyen faktörler
1. Oksimetrenin tasarımı
LED'lerin seçimi, fotodetektörler ve sinyal işleme algoritmaları da dahil olmak üzere oksimetrenin tasarımı SNR üzerinde önemli bir etkiye sahiptir. Kararlı ve iyi tanımlanmış ışık dalga boyları yayan yüksek kaliteli LED'ler, daha güçlü ve daha tutarlı bir sinyal sağlayabilir. Benzer şekilde, hassas fotodetektörler ışık emme değişikliklerini etkili bir şekilde tespit edebilir ve bunları elektrik sinyallerine dönüştürebilir.
Gelişmiş sinyal işleme algoritmaları da gürültüyü filtreleyerek SNR'yi geliştirmeye yardımcı olabilir. Bu algoritmalar, pulsatil sinyali ile frekans özelliklerine ve diğer özelliklerine göre gürültü arasında ayrım yapabilir. Örneğin, hareket artefaktları tipik olarak fizyolojik sinyalden farklı bir frekans spektrumuna sahiptir ve algoritma hareketle ilgili gürültüyü bastırmak için tasarlanabilir.
2. Ölçüm Sitesi
Ölçüm bölgesi seçimi SNR'yi etkileyebilir. Vücudun farklı kısımlarında farklı miktarlarda doku, kan hacmi ve kan akışı özellikleri vardır. Genel olarak, parmak popüler bir ölçüm sitesidir, çünkü nispeten yüksek bir kan akışına sahiptir ve kolayca erişilebilir. Bununla birlikte, kulak memesi, özellikle bazı pediatrik veya yenidoğan uygulamalarında da kullanılabilir. Ölçüm bölgesindeki dokunun kalınlığı da SNR'yi etkileyebilir. Daha kalın doku daha fazla ışık emebilir, bu da fotodetektöre ulaşan sinyalin mukavemetini azaltabilir.
3. Hasta Faktörleri
Hasta - cilt pigmentasyonu, oje ve periferik perfüzyon gibi ilgili faktörler de SNR'yi etkileyebilir. Daha koyu cilt pigmentasyonu daha fazla ışığı emebilir, bu da sinyal gücünü azaltabilir. Oje, özellikle koyu bir renk ise, ışığa bir bariyer görevi görebilir. Şok veya hipotermi gibi durumlardan kaynaklanabilecek zayıf periferik perfüzyon, zayıf bir pulsatil sinyal ve daha düşük bir SNR'ye yol açabilir.
4. Çevresel faktörler
Ortam ışığı, bir nabız oksimetresi için önemli bir gürültü kaynağı olabilir. Parlak güneş ışığı veya yapay ışık, oksimetrenin LED'leri tarafından yayılan ışığa müdahale edebilir ve ölçüme gürültü getirebilir. Bunu azaltmak için, oksimetreler genellikle ortam ışığını engellemek için ışık koruma mekanizmaları veya filtrelerle tasarlanır.
Hareket artefaktları SNR'yi azaltabilecek bir başka yaygın çevresel faktördür. Hastalar ölçüm sırasında kasıtlı veya kasıtsız olarak parmaklarını hareket ettirebilirler. Bu, ışık yolunda değişikliklere neden olabilir ve frekans olarak fizyolojik sinyale benzer gürültüyü getirebilir, bu da bunları ayırmayı zorlaştırır.
Tıbbi nabız oksimetrelerimizde nasıl yüksek bir SNR sağlıyoruz

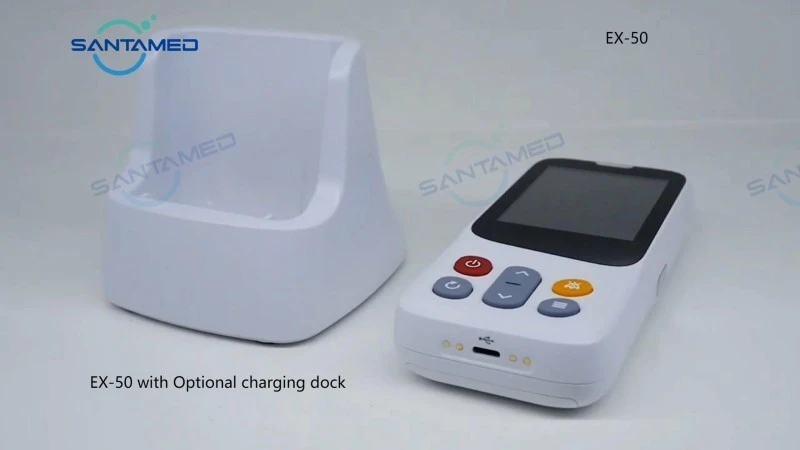

Tıbbi nabız oksimetreleri tedarikçisi olarak, yüksek kaliteli cihazlara yüksek bir SNR sunmayı taahhüt ediyoruz. BizimElde taşınır nabız oksimetreVeParmak ucu nabız oksimetreDoğru ve güvenilir ölçümler sağlamak için en son teknoloji ve bileşenlerle tasarlanmıştır.
Spo₂ ölçmek için optimize edilmiş belirli dalga boylarında ışık yayan yüksek yoğunluklu LED'ler kullanıyoruz. Bu LED'ler, zorlu koşullarda bile güçlü ve kararlı bir sinyal sağlar. Fotodetektörlerimiz oldukça hassastır ve ışık emme değişikliklerini doğru bir şekilde tespit edebilir.
Buna ek olarak, oksimetrelerimiz, gürültüyü filtrelemek için özel olarak tasarlanmış gelişmiş sinyal işleme algoritmaları ile donatılmıştır. Bu algoritmalar, hareket artefaktlarının ve ortam ışığı parazitlerinin etkisini etkili bir şekilde azaltabilir, bu da yüksek bir SNR ve doğru okumalara neden olabilir.
Ayrıca çevresel faktörlerin etkisini en aza indirmek için cihazın tasarımına da dikkat ediyoruz. Oksimetrelerimiz, ortam ışığını engellemek için ışık koruma özelliklerine sahiptir ve ergonomik olarak parmak veya diğer ölçüm alanlarına rahatça sığacak şekilde tasarlanmıştır, bu da hareket artefaktlarının olasılığını azaltır.
Çözüm
Sinyal - - gürültü oranı, tıbbi darbe oksimetresi için kritik bir parametredir. Yüksek bir SNR, tıbbi bir ortamda çok önemli olan doğru, güvenilir ve kararlı ölçümler elde etmek için gereklidir. Tıbbi nabız oksimetreleri tedarikçisi olarak, SNR'nin önemini anlıyoruz ve cihazlarımızın yüksek bir SNR'ye sahip olmasını sağlamak için çeşitli önlemler aldık.
Yüksek kaliteli bir tıbbi nabız oksimetresi için pazarda iseniz, sizi keşfetmeye davet ediyoruz.Elde taşınır nabız oksimetreVeParmak ucu nabız oksimetre. Her zaman özel gereksinimlerinizi tartışmaya ve size en iyi çözümleri sunmaya hazırız. Daha fazla bilgi ve bir tedarik müzakeresine başlamak için lütfen bizimle iletişime geçmekten çekinmeyin.
Referanslar
- KJ Parker, RL Williams, "Pulse Oksimetre: Prensipler ve Sınırlamalar", Anestezi ve Analjezi, Cilt. 92, hayır. 2, s. 298 - 306, 2001.
- AK Jain, "Dijital Görüntü İşlemenin Temelleri", Prentice - Hall, 1989.
- RC Gonzalez, Re Woods, "Dijital Görüntü İşleme," Addison - Wesley, 2002.
